如何选择符合理想的探伤黑光灯?

作者:无损检测事业部时间:2019-11-18 08:38:40浏览2232 次

信息摘要:

探伤黑光灯可以为特定的应用和用途而设计。为近距离检测而设计的探伤黑光灯有一个高度聚焦的亮点,但是辐照范围较小。所谓LED探伤黑光灯的辐照范围,是指对被照射表面上辐照度高于探伤所需的最小1000 µW/cm2 的范围测量所得面积。要实现更大的辐照范围,需要一个LED阵列。但是,如果LED阵列与被测表面太接近,则会产生明暗斑点图案。

如何选择符合理想的探伤黑光灯

由于更大的灵活性和较少的安全顾虑,通用照明行业已经将LED作为超过白炽灯、荧光灯的照明技术。然而,由于在荧光检测(如荧光渗透检测和荧光磁粉检测)中,有着特殊照明要求和挑战,无损检测行业在接受LED技术上落后于其他行业。随着近年来对无损检测使用高压汞灯监管豁免的到期,LED技术和生产的进步,高强度LED UV-A紫外光源现在成为了无损检测专业人员的解决方案。虽然灵活性是LED带给无损检测的的主要优势之一,但同时也意味着需要制定更多的细节来确保无损检测的可靠性。对于在荧光渗透或磁粉检测中使用的探伤黑光灯,必须考虑许多因素。

探伤黑光灯的led中心波长&发射光谱

在研发确定荧光渗透剂和荧光磁粉的配方时,默认的UV-A紫外光源是高压汞灯,其能产生在365.4 nm处有单个UV-A峰值的汞元素发射谱线。因此,所有荧光渗透剂和荧光磁粉所用的染料都选择为在波长365 nm的紫外线照射下能发出荧光者。当使用LED紫外线灯时,峰值波长是可变的,其取决于生产探伤黑光灯所用的LED芯片的特性。为了确保LED探伤黑光灯能够激发荧光渗透剂和荧光磁粉产生荧光,这些LED芯片必须具有在360-370 nm范围内的峰值波长。同样重要的是,要考虑紫外线的发射光谱,因为LED的紫外线波长范围比汞蒸气产生的紫外线宽很多。在光谱末端存在一些波长在400nm以上的可见光,其可被观察到,如来自光源的深紫色眩光即是。荧光渗透和磁粉检测需要在黑暗的环境中进行以增加对比度,而可见光污染会降低检测效果。对于航空航天检测规范,如ASTM E3022, Nadcap AC7114 和Rolls-Royce RRES 90061,这种深紫色的眩光是无法接受的。因此,任何用于航空航天检测的探伤黑光灯,如LUYOR-3105,都必须包含只让UV-A通过的滤镜来阻挡可见光。

LUYOR-3104探伤黑光灯

探伤黑光灯辐照面积和照射距离

使用LED探伤黑光灯,您将不会受限于使用单一的配置来进行所有的无损检测。探伤黑光灯可以为特定的应用和用途而设计。为近距离检测而设计的探伤黑光灯有一个高度聚焦的亮点,但是辐照范围较小。所谓LED探伤黑光灯的辐照范围,是指对被照射表面上辐照度高于探伤所需的最小1000 µW/cm2 的范围测量所得面积。要实现更大的辐照范围,需要一个LED阵列。但是,如果LED阵列与被测表面太接近,则会产生明暗斑点图案。这就要在工作距离和辐照范围之间进行权衡。带有小辐照范围的探伤黑光灯可用于检查诸如孔、焊缝和内表面等区域。但是,当用于大型结构时,小光束会产生“隧道视觉”,使检测人员的注意力集中在这一小块区域,而其他区域的显示容易被忽略。辐照范围较大的灯能向眼睛注视(检查)处的周边区域提供UV-A照射,这使得检测人员能够快速找到并识别周边区域中的荧光指示,以便仔细检查。
工作距离指的是紫外线均匀覆盖被照射表面时LED探伤黑光灯和该表面的最小距离。当和被照表面距离很近时,灯具LED芯片阵列中的各个LED芯片投射出的光会分离开, 在两两之间会存在昏暗区域。这种不均匀的紫外线覆盖面会降低检测质量,可能导致漏检。当将灯具远离被照表面时, 灯具内各个单个的LED发出的光束将合并,在被照面得到平滑、均匀的照射。只有探伤黑光灯与被测表面的距离大于最小工作距离时,才可进行检测。

 探伤黑光灯供电电源的选择

因用低电压工作,LED探伤黑光灯可以电池作为电源使用数小时。这使灯具非常便于携带,现场检测变得快速简单。 然而,由于LED的辐照强度与供电电压和电流直接相关,电池供电的探伤黑光灯也存在问题。当使用电池供电时,电流和电压会下降,有典型的放电曲线。在LED探伤黑光灯上,这会导致辐照强度随着时间的推移而下降,甚至最终低于1000 µW/cm2的要求。先进的探伤黑光灯将监控电池放电的恒流电路集成其中。这类探伤黑光灯在它们无法维持1000 µW/cm2的更低辐照强度时会自动关闭。了解电池类型和放电曲线,对于确保使用电池供电的LED探伤黑光灯进行检测的质量至关重要。

探伤黑光灯符合行业标准的认证

不同行业有不同的检测要求和容差。航空航天无损检测行业,包括荧光渗透和磁粉检测,对工艺的各个方面都有很高要求。经过五年的研究,在ASTM E3022标准中出台了对航空航天检测使用的LED探伤黑光灯的规范要求。该标准为满足荧光检测,对探伤黑光灯制造商提出了基础性能要求。一台由制造商认证符合ASTM E3022标准的LED探伤黑光灯,如EV6000手持式LED探伤黑光灯,会被所有的航空航天主机厂和代工厂商接受,并且符合Nadcap审核标准。然而这些要求只适用于航空航天检测用的探伤黑光灯。在其他行业使用的探伤黑光灯,比如渗透清洗或冲洗站,通常不需要完全满足ASTM E3022的要求。 对于诸如焊接、能源、管道或外场检测等非航空航天行业,认证要求也较少。更多粗糙的工业检测通常是在不太理想的条件下进行的,因此需要的紫外线辐照度也更高,以获得能看到的荧光显示。然而,研究显示,当紫外线辐照强度在38cm距离处高于10000 µW/cm2 时,会导致荧光染料褪色。

 一台工业应用的LED探伤黑光灯,如新发布的LUYOR-3104双光源探伤黑光灯,应带有制造商合格证,其中包括更高紫外线辐照度(规定低于10000 µW/cm2)。该证书还应包括峰值波长处于360-370nm范围内,以确保探伤黑光灯具有适当的发射光谱来诱发荧光。LED探伤黑光灯在设计和应用方面提供了更大的灵活性,提高了安全性,是无损检测的宝贵进展。然而,在选择正确的荧光检测LED探伤黑光灯时,仍有许多考量。使用LED探伤黑光灯时,必须考虑发射光谱,辐照范围和电源等因素。认证要求也是航空航天和其他高规格行业的一个考虑因素。 在购买一台LED探伤黑光灯前,无损检测专家能够通过仔细考量他们的检测需求,确保他们会得到合适的灯具,来帮助他们的荧光渗透和磁粉检测更快,更。

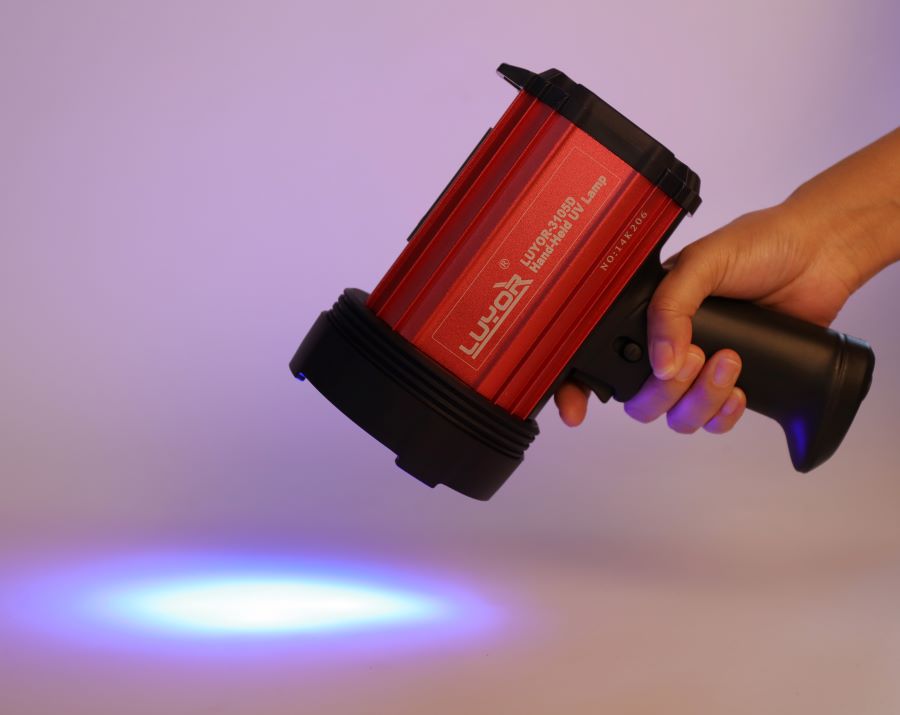

LUYOR-3105D探伤黑光灯
