2024-08-08作者:无损探伤事业部时间:2019-11-10 08:52:58浏览2069 次

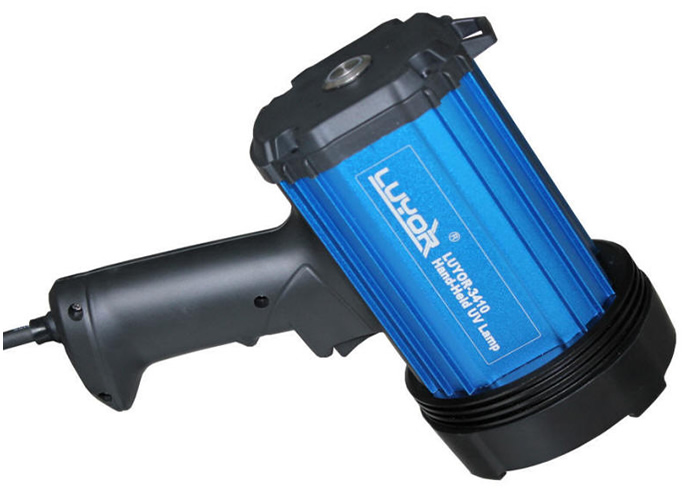

根据空客备忘录ME1720084,所有用于探伤的LED紫外线灯都需要进行四项月检:光斑的均匀性,最小工作距离,光束辐照度分布模拟图和更大辐照度。这四项检查的结果必须记录在书面报告中。这里面其中一些项目大家是熟悉的,而直到现在其他项目还只应用于灯具制造商。
用户需要对LED紫外线灯所做的检查,以及如何根据空客AITM 6-1001 Issue 11标准要求制作光束辐照度分布模拟图。随着航空航天客户从其供应商网络获得更多经验和反馈,LED紫外线灯的用户检查需求不断发展。之前,我们介绍过如何检查LED紫外线稳定性,以符合空客AITM 6-1001 Issue 11标准。从那时起,空客已经改变了需要用户执行的监测要求。LED紫外线稳定性不再是用户简单的每月一次检查,而需要进行新的不同的检查。这里有你所需要知道的内容。
根据空客备忘录ME1720084,所有用于探伤的LED紫外线灯都需要进行四项月检:光斑的均匀性,最小工作距离,光束辐照度分布模拟图和更大辐照度。这四项检查的结果必须记录在书面报告中。这里面其中一些项目大家是熟悉的,而直到现在其他项目还只应用于灯具制造商。
检查更大辐照度与正常的紫外线灯灯强度检查相同。将灯与黑光辐照度计保持固定距离,并以μW/ cm2为单位检验其辐照度。对于空客公司,此检查在各个灯的工作距离下进行。作为空客公司和罗罗公司认证的一部分,灯具制造商应检测每台灯在更大辐照度为5,000μW/ cm2时的工作距离,并将结果列在紫外线灯合格证上。也即应使用该工作距离代替标准的15英寸/ 38厘米距离,以符合最新的空客要求。
市场上大多数紫外线灯的辐照度要求设定为在15英寸/ 38厘米的距离处可达到5,000μW/cm²。在这里了解这些数字的特别之处。
可以用常规“白纸检验法”检查时光斑的均匀性。将灯保持在距离大张白纸一定距离处,并观察投射光束形成的光斑。正常情况下光斑上应该没有明显的强度变动,闪烁或频闪,就像光斑内不应该有任何明显的明亮或暗淡的斑点一样。请注意,这是一种主观检查,并记录为可接受或不可接受。不需要照片文档。
其他两个每月检查项目对用户来说是新出现的。这些流程在ASTM E3022中给出,是针对灯具制造商的规范。根据E3022要求,最小工作距离是灯在光斑变得不均匀之前可以使用的最短距离。值得庆幸的是,它可以在常规的“白纸检验法”检查中轻松验证。检查上面的光斑均匀性后,慢慢地将灯移近白纸,直到光斑图案显示出可见的不均匀性,或者各个LED变得清晰。光斑明显不均匀的距离记录为最小工作距离。为了完全符合空客的要求,每个紫外线灯在E3022的最小工作距离之前,就可能会达到5,000μW/ cm2的更大强度。
最后一个每月检查项目是光束辐照度分布模拟图。虽然以前的用户检查可以通过对现有程序进行微小改动而轻松完成,但验证LED灯的光束辐照度分布模拟图更为复杂。详细步骤可在E3022第7.4节中找到,空客规范也指明了一些变化。
1.将紫外线灯安装在平坦的工作台上方,高度为该灯的工作距离(其认证更大强度5000μW/ cm2的对应高度)。
2.打开紫外线灯使其稳定。 E3022指定在进行任何测量之前至少30分钟。
3.使用经校准的黑光辐照计查找光束中心的更大辐照度并记录强度。
4.从中心开始作为零点,横向移动辐照计探头并使用0.5英寸/ 13毫米网格记录各点强度,以绘制全光束辐照度分布模拟图,直到强度降至200μW/ cm2以下。
5.使用此数据,创建光束辐照度的二维图像,并将光束辐照度分别在1000μW/ cm2和200μW/ cm2以上部分的轮廓直径记录在报告中。对于手持式紫外线灯,辐照度在1000 µW/cm2 以上的光斑直径至少需要5英寸/127毫米。
绘制光束辐照度分布模拟图需要一个专用夹具来安装紫外线灯并在测量时保持稳定。使用夹具将灯固定到位以进行全面测试非常重要。这是因为黑光强度遵循平方反比定律,因此到黑光辐照计探头的距离有任何微小变化都会使测试值成倍偏离。绘制光束辐照度分布模拟图也需要时间。对于最小5英寸/ 127毫米直径光斑,2-D图需要至少170次单独测量。完整的200μW/ cm2以上光束辐照度模拟图,意味着数据和劳动时间是原来的4倍。手动握住紫外线灯时无法进行此项检查。
空客已通过备忘录ME1720084的实施,将该变更纳入AITM6-1001 Issue 12。
