LUYOR-9100超声波泄露检测仪

LUYOR-9100超声波泄露检测仪超声波泄露检知器用于定位气体或空气泄漏时产生的超声波音源的位置。泄露程度可由面板上的弧形状LED显示,并可由内部声音蜂鸣或外部耳机(可选件)指示出来。

在线留言 咨询热线
021-64195798

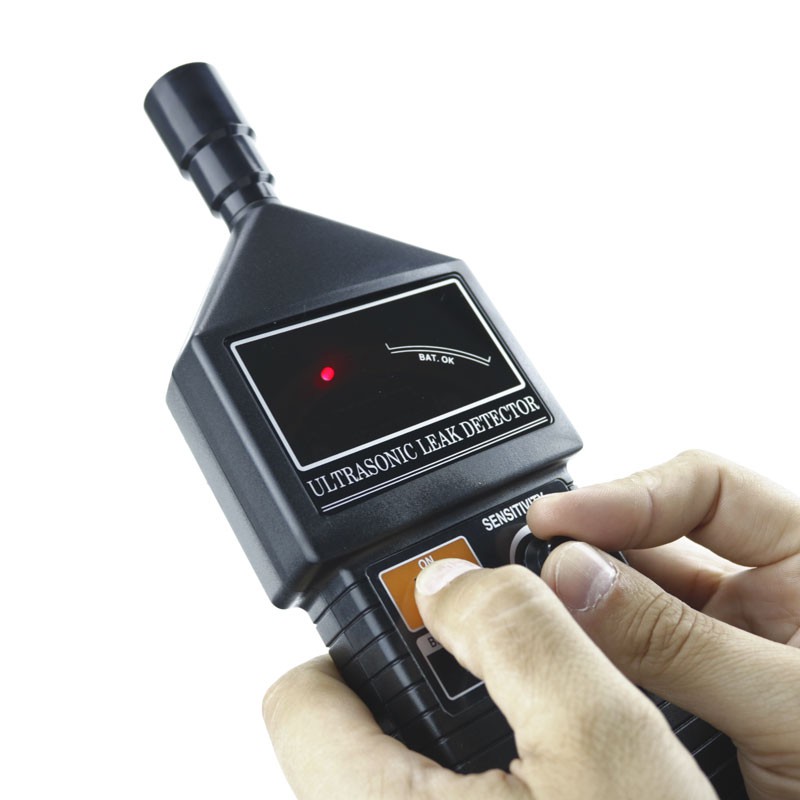

LUYOR-9100超声波泄露检测仪

INTRODUCTION

LUYOR-9100超声波泄露检测仪

基本原理
从物理学可以知道,气体总是由高气压流向低气压。当压差只出现于小孔时,气体产生的紊流将在小孔处产生超声波。 利用此原理,使用超声波检漏仪可以定位气体泄漏点

特性
超声波泄露检知器用于定位气体或空气泄漏时产生的超声波音源的位置。泄露程度可由面板上的弧形状LED显示,并可由内部声音蜂鸣或外部耳机(可选件)指示出来。

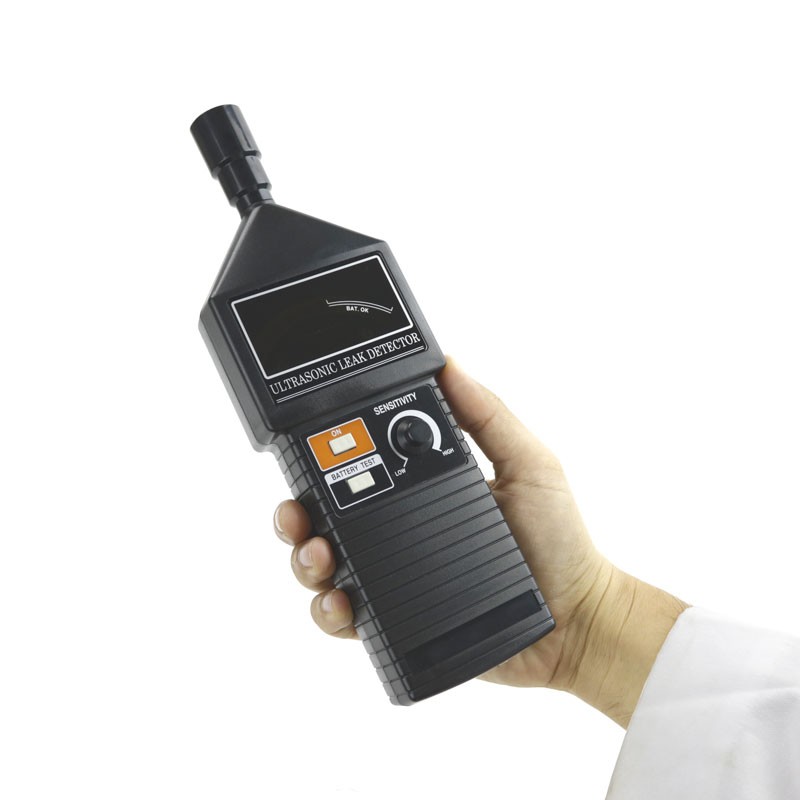

LUYOR-9100超声波泄露检测仪

规格

泄露灵敏指示LED条状指示面板,音调。
(LED指示仅是弧形测量,音调是将接收到的超声波频率除以32)
频率响应20KHz —
100KHz
zui小泄露参见8页
电源DC9V碱性或高能
电源消耗DC17mA
操作温度0℃—50℃
操作湿度zui大80%
重量约260g(包括电池)
尺寸HWD 255×70×28mm
随机附件用户手册1PC 带塑料管橡胶瓶状插头1PC 1/2吋PVC管1PC 硬携带箱1PC
可选附件耳机
超声波发生器型号:LUYOR-400


LUYOR-9100超声波泄露检测仪

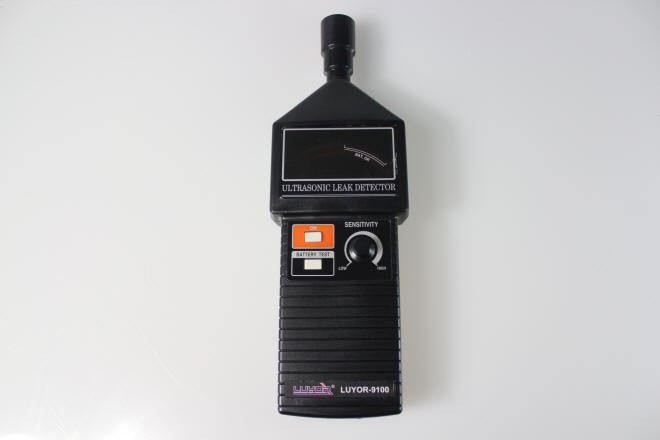

面板描述各种附件

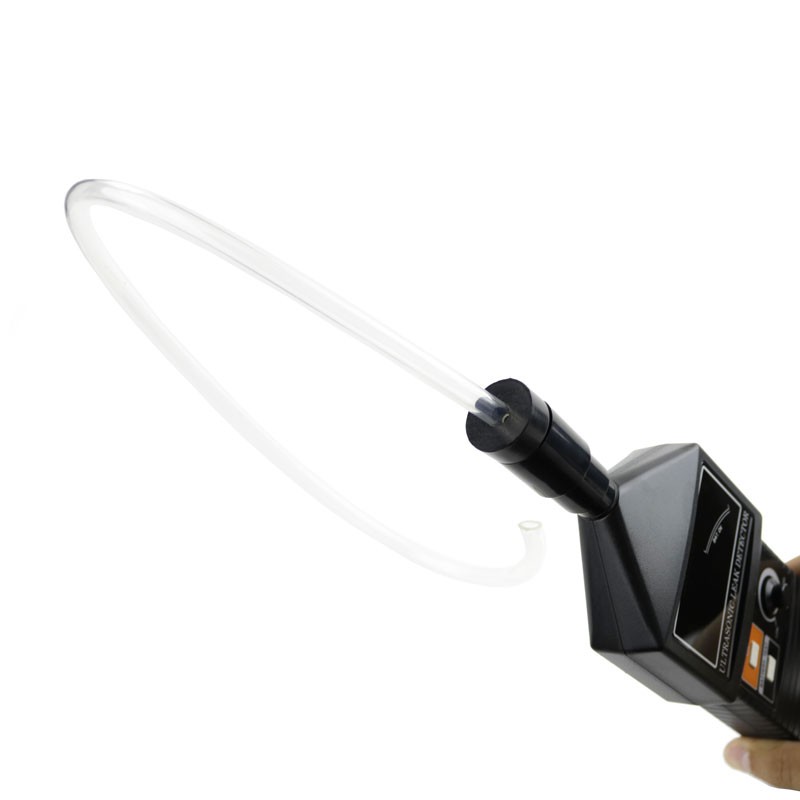

1) 带塑料管橡胶瓶状插头
该附件用来扩展传感器插座,可用来获取那些需要连接紧密或危险难以接触的音源的声音,并可消除背景噪音。图2 2)

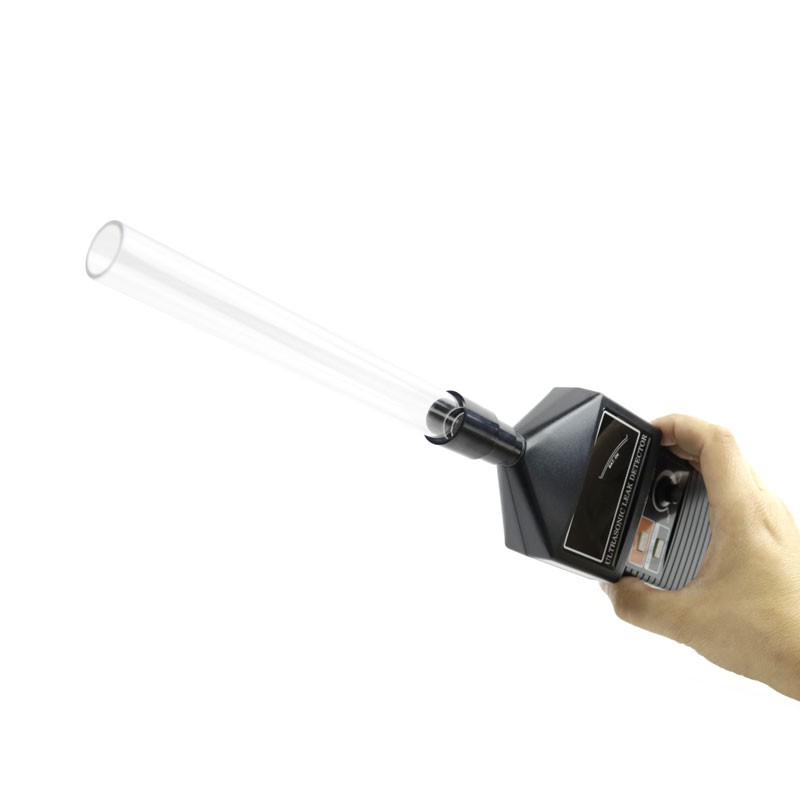

1/2吋PVC管
该连接管用于消除音源到检测头之间的噪音,并使操作者远离危险部位。

测量步骤
(1)插入耳机(可选附件)到耳机插孔“Earphone Jack”
(2)按下电池测试按钮“Battery Test Button”检查电池电量, “BAT OK”指示灯将会点亮, 否则就要更换电池。
(3)在整个测量过程中都要保持按下“Power Button”按钮。
(4)将灵敏度设定转盘转到“HIGH”位置。(注意此时“Power Down”键仍保持按下状态)
(5)以各种角度、部位接近被测物体,此过程中音调及LED显示都会有变化。
(6)当音调声音zui大和LED显示zui大时就可试着找出泄漏点。(当LEDzui右边的灯点亮时,表示在当前灵敏度下已达到zui大值。)
(7)改变灵敏度设定盘到一个较低位置,再重复步骤6
 (8)重复步骤6、7直到找到泄露源位置。

LUYOR-9100超声波泄露检测仪

测量注意事项
(1) 如果背景噪声较大,可以将检测器嘴裹住。此时可以使用附件(带塑料管橡胶瓶状 插头和1/2吋PVC管)
(2) 在非常嘈杂环境,推荐使用耳机(可选附件),这样可以把超声波转换为人耳可听到的声 音。
(3) 不要将该检测器用于检测易燃气体泄露。为安全起见,不要将检测器接近易燃气体环境。



应用
(1) 冰箱空调系统泄露,仪器可以检测冰箱真空或压力型泄露和空调系统安装时的泄露。当制冷剂泄漏时泄漏处会产生超声波,利用检测器可以准确找出泄露位置。
(2) 供热系统泄露
(3) 蒸汽传输系统泄露
(4) 压缩空气泄露
(5) 轮胎和管道泄漏
(6) 引擎密封
(7) 电弧,电弧会产生丰富带宽的超声波因此也可被检测。
(8) 耐压检测
(9) 烘干系统

 LUYOR-9100超声波泄露检测仪

使用检测器+超声波发生器
(1)房门及窗户封密检查
(2) 屋顶漏水
(3)水沟管道甄别
(4) 房门密封
(5)驾驶室防风

电池更换
(1)按下电池测试按钮“Battery Test Button”检查电池电量, “BAT OK”指示灯将会点亮,否则就要更换电池。
(2) 打开后背的电池盖,取出旧电池,换上9V新电池。




LUYOR-9100超声波泄漏仪功能:
* 侦测频率范围:20KHz~100KHz
* 红色LED泄漏灵敏度调整旋钮
* 有效接收距离5米
* 电源自我测试功能
* 消耗功率:约DC34mA
* 工作环境温度:0~50℃(32~122℉)
* 工作环境湿度:zui高80% RH
* 保修期:1年
LUYOR-9100泄漏检测应用:
超声波泄露检测应用极为广泛,几乎所有工厂都可用到。不论何类流体产生泄露,LUYOR-9100都能检测到,泄露越严重,信号越强,尤其适合于饱和气体、多种气体、压力容器、真空处理等应用场合,举例如下:压力/真空泄露,轴承,齿轮/齿轮箱,阀门,压缩机,冷却器,热交换器,锅炉,发动机,泵,漏电/放电,变压器,绝缘装置,继电器,管道,机舱压力,供气系统,座舱窗户,油箱,制动器,气压系统,防水测试,舱口盖,隔水舱,轮胎,风噪音,气动刹车,大楼管路,风管,容器。

阀门类与凝汽阀的检测:

过泄露点或阻塞段时,就会产生湍流。湍流会产生强烈的超声波信号,即使在噪音环境下也能被LUYOR-9100检测出来。大部分的凝汽阀制造厂都建议采用超声波检测法可靠。凝汽阀漏气太大或阻塞,都可轻易地测出来。仪器的调频功能可突出故障信号,明显降低外来声音的干扰,即使检测排列紧密的多个凝汽阀也互不受影响。

轴承与机械部件检测:
可在故障早期发现异常。在各种转速下都能发现轴承缺油和用油过量、轴承内有异物、磨损严重等,高频短波的超声波可避免偏移、滤掉背景噪声,且在振动情况下使用不受影响。
机械运动可产生宽频率的声音信号,LUYOR-9100在高频窄波段可以很灵敏地探测到声波振幅和音调的微小变化,可进行对比,也可观察其变化趋势。根据美国宇航局的研究,高于8dB预示缺油,高于12dB表示故障初发期,16dB以上意味着故障已经发展了,35-50dB则是事故发生的预告。

电气设备检测:
当开关装置、变压器、绝缘装置、断路器、继电器,母线排等发生电气放电,例如电弧、漏电或电晕,可能是潜在故障。这些信号用LUYOR-9100听起来像是油炸声或嗡嗡声,越靠近放电处,声音越大。配合使用附件LUYOR-9104(超声波集波器)可对架空电力线进行检测。

热交换机、锅炉及冷凝器检测:
可用LUYOR-9100检测这些设备的管道、管板和箱体。有三种方法检测泄露:压力、真空和超声波测试。压力和真空检测,是接收泄露点发出的超声波,而超声波测试,则是在箱体内或管道口放一个特殊的声波发生器,将超声波信号传送到各条管道后,再用仪器从外部检测漏出来的超声波信号,适合于带部分负载检修或停产检修。

压缩机检测:
压缩机是气体压缩系统的心脏,即使微小的泄露也会迅速扩大,威胁系统安全。
